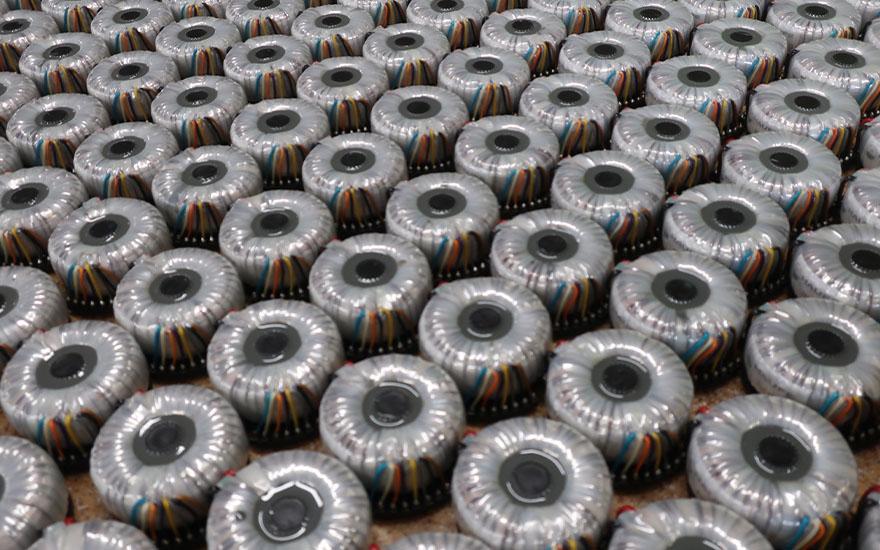

Transformatory toroidalne – producent PAGE s.c.

Co obejmuje nasza oferta elementów indukcyjnych?

Oferta obejmuje nie tylko transformatory toroidalne. Wykonujemy także cewki, dławiki elektryczne i inne elementy indukcyjne, co pozwala zamawiać podzespoły pracujące w jednym układzie u jednego producenta. Taki model upraszcza dobór wyprowadzeń, izolacji i wymiarów montażowych oraz porządkuje późniejsze serii produkcyjne.

Czym jest transformator toroidalny i czym różni się od konstrukcji EI?

Transformator toroidalny różni się od klasycznej konstrukcji EI geometrią rdzenia. Rdzeń toroidalny ma kształt pierścienia, dlatego strumień magnetyczny zamyka się w nim bardziej równomiernie, a pole rozproszenia pozostaje minimalne. Ta cecha wpływa na gabaryty, hałas i sprawność całego układu.

W praktyce taka konstrukcja może osiągać sprawność do 98%, pracować ciszej i zajmować mniej miejsca. Mniejsza masa oraz mniejsza objętość ułatwiają montaż w zwartej obudowie, a oszczędność miejsca może sięgać 40% względem rozwiązań EI. Dla projektanta jest to konkretna rezerwa przestrzeni, a nie opis bez pokrycia.

Jak zbudowany jest transformator toroidalny?

Transformator toroidalny składa się z rdzenia, uzwojenia pierwotnego, jednego lub kilku uzwojeń wtórnych oraz układu izolacji dobranego do napięcia i temperatury pracy. Już na etapie projektu dobieramy przekrój rdzenia, średnicę przewodu i klasę izolacji transformatora, aby ograniczyć nagrzewanie oraz spadek napięcia pod obciążeniem. Jeżeli dane zastosowanie tego wymaga, konstrukcja może uwzględniać zabezpieczenie termiczne transformatora w postaci termika oraz zabezpieczenie przeciążeniowe.

Na czym polega jego działanie w praktyce?

Działanie opiera się na indukcji elektromagnetycznej między uzwojeniem pierwotnym a wtórnym. Przełożenie, napięcie zwarcia i prąd magnesujący dobieramy tak, aby układ pracował stabilnie przy zakładanym obciążeniu, temperaturze i sposobie chłodzenia. Niski prąd magnesujący zmniejsza straty jałowe, choć przy załączeniu może pojawić się krótki impuls prądowy.

Najważniejsze różnice z punktu widzenia konstruktora pokazuje porównanie:

Gdzie transformatory toroidalne sprawdzają się w praktyce?

Transformatory toroidalne sprawdzają się w praktyce tam, gdzie liczą się jednocześnie niewielkie gabaryty, niska emisja ciepła i stabilna praca. Taka kombinacja ma znaczenie w zasilaniu urządzeń przemysłowych, w szafach automatyki oraz w sprzęcie wrażliwym na pole magnetyczne. Niewielkie wymiary upraszczają też prowadzenie przewodów i rozmieszczenie modułów wewnątrz obudowy.

Nasza produkcja obejmuje transformatory sieciowe, rozwiązania do systemów automatyki i pomiarów elektrycznych oraz wykonania według specyfikacji klienta dla urządzeń elektroakustycznych i systemów przesyłu oraz dystrybucji energii elektrycznej. W każdym z tych obszarów punkt wyjścia jest taki sam, czyli parametry dopasowane do rzeczywistego zastosowania. To właśnie ten etap decyduje, czy układ będzie pracował stabilnie przez długi czas.

Zastosowania w sieci, automatyce i układach pomiarowych

W zastosowaniach sieciowych i przemysłowych transformator toroidalny pomaga ograniczyć straty energii i utrzymać przewidywalne parametry podczas długotrwałej pracy. W systemach automatyki oraz pomiarów ważne są także niewielkie pole rozproszenia, niska emisja ciepła i możliwość dobrania dokładnych napięć wyjściowych. Przewidywalna temperatura pracy transformatora toroidalnego ułatwia z kolei projektowanie całego zasilacza i rozmieszczenie innych podzespołów.

Dlaczego konstrukcja toroidalna sprawdza się w audio i aparaturze wrażliwej?

Transformatory toroidalne do urządzeń audio Hi‑Fi są częstym wyborem, ponieważ rdzeń CRGO ogranicza pole rozproszenia, a sama konstrukcja obniża poziom hałasu transformatora. W czułych urządzeniach audio i medycznych taka geometria często eliminuje potrzebę stosowania dodatkowych ekranów magnetycznych. Jeżeli projekt wymaga dalszego ograniczenia zakłóceń, znaczenie ma także ekran elektrostatyczny transformatora oraz ekranowanie transformatora przed zakłóceniami EMI. Efektem jest mniejsze ryzyko przydźwięku i niższy poziom szumów własnych układu.

Jak dobieramy parametry transformatora na zamówienie?

Dobór parametrów zaczyna się od funkcji urządzenia i warunków, w których ma ono pracować. Jako producent transformatorów analizujemy jednocześnie stronę elektryczną, cieplną i mechaniczną, bo dopiero połączenie tych trzech obszarów daje powtarzalny wyrób. Oddzielne dobieranie każdego parametru zwykle kończy się kompromisem w innym miejscu projektu.

Transformator na zamówienie projektujemy od podstaw albo modyfikujemy na potrzeby istniejącej platformy OEM. Taki tryb pracy pozwala ustalić niestandardowe napięcia, liczbę uzwojeń, sposób wyprowadzeń oraz średnicę i wysokość całego zespołu. Ograniczenia montażowe urządzenia uwzględniamy już na etapie pierwszych obliczeń, a nie dopiero po wykonaniu prototypu.

Jakie dane wejściowe przyspieszają projekt?

Projekt przebiega szybciej, gdy założenia są kompletne. Do przygotowania obliczeń potrzebujemy przede wszystkim:

• napięcia wejściowego oraz wymaganych napięć wyjściowych,
• mocy i charakteru obciążenia,
• liczby uzwojeń oraz wymaganego przełożenia,
• warunków pracy, temperatury otoczenia i sposobu chłodzenia,
• ograniczeń montażowych wynikających z obudowy urządzenia.

Komplet danych skraca etap obliczeń i ogranicza ryzyko późniejszych zmian mechanicznych. Konsultacja techniczna na tym etapie często ujawnia konflikt między wymaganą mocą, temperaturą pracy i przestrzenią w obudowie. W prototypach i małych seriach taka korekta pozwala szybciej przejść do pierwszych sztuk oraz testów funkcjonalnych.

Co decyduje o sprawności, temperaturze i gabarytach?

O sprawności i temperaturze pracy decydują przede wszystkim przekrój rdzenia toroidalnego, gęstość indukcji magnetycznej oraz straty histerezowe i straty wirowoprądowe w rdzeniu. Równie ważny pozostaje dobór średnicy drutu, bo zbyt mały przekrój podnosi rezystancję uzwojeń, a zbyt duży utrudnia prawidłowe ułożenie zwojów. W mniejszych zakresach mocy często wystarcza chłodzenie naturalne transformatora małej mocy, ale każdy projekt weryfikujemy pod kątem realnego obciążenia i docelowej klasy izolacji. Tak dobrane parametry pozwalają ograniczyć nadmiar materiału tam, gdzie nie poprawia on pracy urządzenia.

Jak dobrać moc transformatora toroidalnego do urządzenia?

Dobór mocy zaczyna się od obciążenia, a nie od wielkości obudowy. Przy obliczeniach analizujemy moc pozorną transformatora w VA, spodziewany pobór prądu, zapas na rozruch oraz temperaturę pracy w trybie ciągłym. Proste przeliczenie tablicowe jest dopiero punktem wyjścia do projektu.

Transformator toroidalny nie powinien pracować na granicy możliwości. Gdy rezerwa jest zbyt mała, rośnie nagrzewanie, pogarsza się stabilność napięcia i szybciej ujawnia się prąd rozruchowy transformatora przy włączeniu. W obliczeniach uwzględniamy więc także napięcie zwarcia, rodzaj obciążenia i liczbę uzwojeń wtórnych.

Najpopularniejsze moce w naszej ofercie obejmują:

• 100 W,
• 200 W,
• 300 W,
• 400 W,
• 500 W,
• 600 W,
• wykonania do 1500 W.

Wysoki prąd rozruchowy jest w transformatorach toroidalnych zjawiskiem typowym i wynika z charakterystyki namagnesowania rdzenia podczas załączenia. Za prawidłowe uznajemy zjawisko krótkotrwałe, po którym układ wraca do stabilnej pracy, a temperatura i poziom hałasu pozostają w granicach założeń projektowych. Jeżeli zabezpieczenia reagują przy każdym starcie, trzeba sprawdzić zarówno moc transformatora, jak i dobór zabezpieczenia wejściowego.

Wykonania do 1500 W mają uzasadnienie wtedy, gdy urządzenie pracuje ciągle, ma kilka niezależnych uzwojeń wtórnych albo musi zachować parametry przy zmiennym obciążeniu. W takich projektach szczególne znaczenie ma odprowadzanie ciepła, układ mocowania i rezerwa mocy na długą eksploatację. Dobrze dobrany transformator nie jest przewymiarowany, ale też nie pracuje pod stałym przeciążeniem.

Jakie normy i testy potwierdzają bezpieczeństwo?

Bezpieczeństwo transformatora potwierdzają dokumenty i pomiary, nie ogólne deklaracje. Zespoły, które oceniają producentów transformatorów, zwykle zaczynają od norm, kontroli izolacji i zakresu testów, a dopiero później przechodzą do kosztu zakupu. Taka kolejność ma znaczenie w urządzeniach audio, medycznych i przemysłowych.

Nasza produkcja opiera się na certyfikacie CE dla transformatorów, zgodności z normą PN‑EN 61558, testowaniu wszystkich wyrobów oraz własnym parku maszynowym z nawijarkami CNC. Dostęp do taśm amorficznych i krzemowych ułatwia dobór materiału rdzenia do wymagań zastosowania. Zaplecze projektowe i kontrola procesu wspierają powtarzalność zarówno prototypów, jak i serii.

Co sprawdzamy przed przekazaniem wyrobu?

Kontrola jakości obejmuje pomiary elektryczne, cieplne i mechaniczne. Przed przekazaniem wyrobu weryfikujemy między innymi:

• zgodność napięć oraz przełożenia transformatora toroidalnego,
• wytrzymałość izolacji w próbie napięcia wytrzymywanego,
• temperaturę pracy pod obciążeniem i stabilność parametrów,
• poziom hałasu transformatora oraz poziom szumów własnych,
• spełnienie wymagań bezpieczeństwa przewidzianych dla danego zastosowania.

Najczęstsze objawy przegrzewania to wzrost temperatury obudowy, nasilony przydźwięk, spadek napięcia pod obciążeniem i zapach przegrzanej izolacji. Takie sygnały analizujemy łącznie z profilem obciążenia, wentylacją i warunkami rozruchu, bo przyczyna nie zawsze leży wyłącznie w samym transformatorze. Jeżeli potrzebują Państwo producenta transformatorów toroidalnych, który projektuje i testuje wyrób pod konkretne zastosowanie, nasz działający w Polsce zespół przygotuje rozwiązanie wraz z doborem cewek lub dławików do całego układu.
